제품 설명

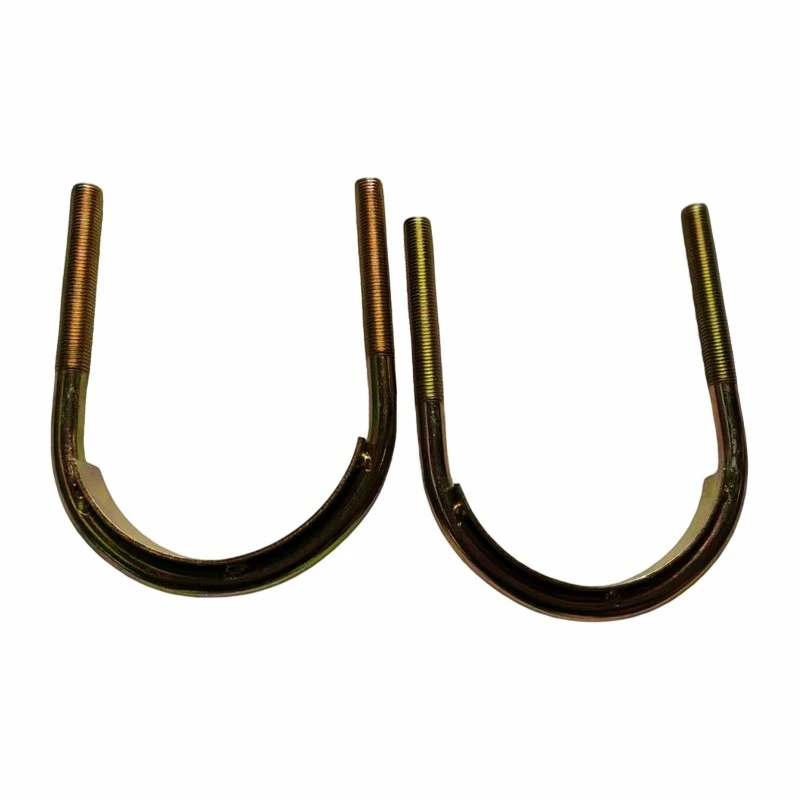

U-볼트는 파이프, 튜브, 케이블 또는 원형 구조물을 제자리에 단단히 고정하도록 설계된 U-자 모양의 패스너입니다. 이 제품은 안정적인 클램핑 및 지지가 필요한 건설, 자동차, 배관, 해양 및 산업 응용 분야에 널리 사용됩니다.
예를 들어 벽에 수도관을 설치하거나 트럭 밑에 배기관을 고정할 때 U-볼트를 사용하면 파이프를 브래킷에 단단히 고정시켜 진동이나 외력으로 인한 움직임을 방지할 수 있습니다.
기본 제품 정보
- 제품명: U-볼트, U-형 볼트, U-형 파이프 클램프, 새들 볼트
- 표준: JB/ZQ 4321, GB/T 3287에 따라 사용 가능 또는 비표준 사양에 맞게-맞춤 제작-
- 일반적인 강도 등급 : 4.8 등급 / 8.8 등급
- 공통 재료:
탄소강: Q235B, Q355B, 45# 강철
스테인레스강: SUS304(A2-70), SUS316(A4-70)
- 표면 처리:
탄소강: 아연도금(청색-백색 아연/유색 아연), 흑색처리, 용융-아연도금
스테인레스 스틸: 자연 마감, 산세 및 부동태화 처리

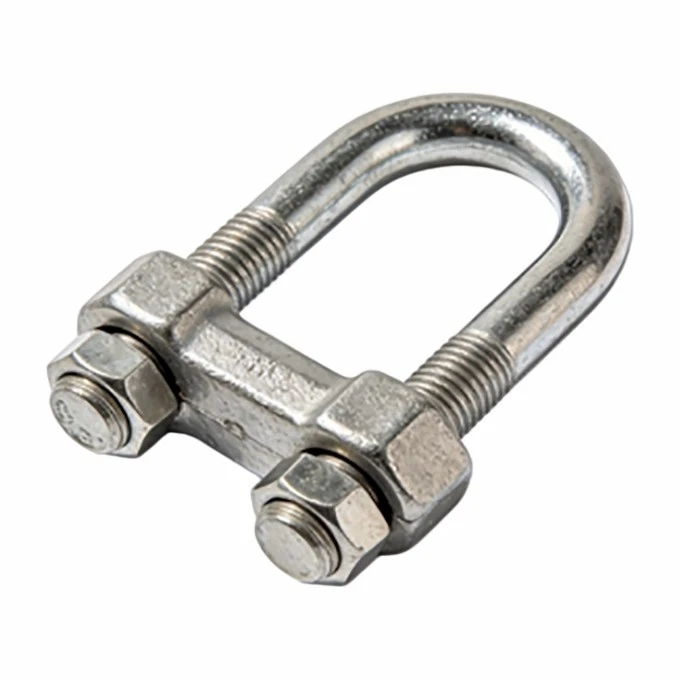

- 구조: U-자 모양으로 구부러진 둥근 막대, 양쪽 끝이 가공된 나사산; 너트, 평와셔, 스프링 와셔와 함께 사용
U-볼트의 기능
1. 고정: U-볼트는 주로 두 개 이상의 물체를 함께 고정하여 상대 이동을 방지하는 데 사용됩니다. 주로 둘 이상의 물체를 함께 고정하여 상대 이동을 방지하고 구조물의 안정성과 안전성을 보장하는 데 사용됩니다.
2. 내하중-: U-볼트는 독특한 모양으로 인해 접촉 면적이 크고 내하중-이 높아 고압 및 고하중 사용에 적합합니다.
3. 환경 적응성: U-볼트는 다양한 환경의 요구 사항을 충족하도록 설계할 수 있습니다. 예를 들어, 스테인리스 스틸 버전은 부식성 환경에 적합한 반면, 아연 도금 버전은 실외 프로젝트에 이상적입니다.
일반적인 응용 분야
- 배관 시스템:방화배관, 배수배관, 화학공정배관용 고정지지대 및 행거
- 재생 가능 에너지(PV):PV 마운팅 기둥 및 가로보 보강, 태양광 발전소
- 차량 및 기계:트럭 섀시, 트레일러용 판스프링, 농기계
- 강철 구조물 건물:공장 강철 빔, 기둥 타이-인, 가드레일 보강
- 지방 도로 및 교량:교량 파이프라인, 가로등 기둥, 교통 장벽 고정 장치
- 부식-저항성 애플리케이션:해안지역 및 화학공장 현장에는 316 스테인리스 스틸 모델을 권장합니다.

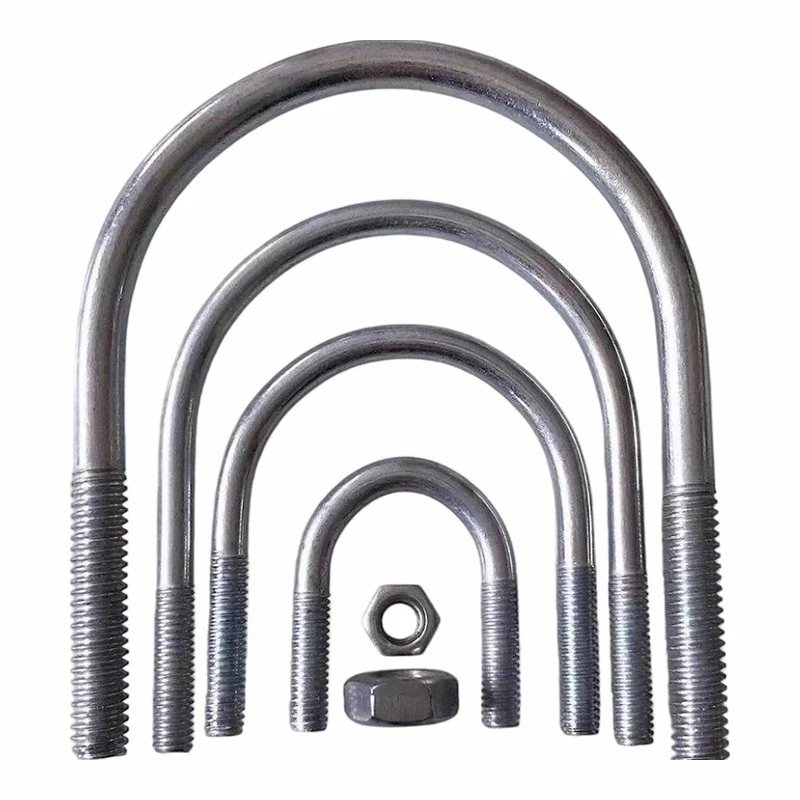

공통 사이즈 차트(파이프 직경별 정렬) (단위: mm)
1) 일반적인 파이프 직경 및 해당 U-볼트 크기
|
적용 파이프 직경DN |
원형 파이프의 외경 D |
나사 직경d |
U-자형 개구부의 내부 너비 W |
스레드 길이 범위 |
|
DN15 |
21.3 |
M6 / M8 |
25 |
30–80 |
|
DN20 |
26.9 |
M6 / M8 |
30 |
30–80 |
|
DN25 |
33.7 |
M8 / M10 |
38 |
40–100 |
|
DN32 |
42.4 |
M8 / M10 |
48 |
40–100 |
|
DN40 |
48.3 |
M10 / M12 |
55 |
50–120 |
|
DN50 |
60.3 |
M10 / M12 |
68 |
50–120 |
|
DN65 |
76.1 |
M12 / M14 |
85 |
60–150 |
|
DN80 |
88.9 |
M12 / M14 |
100 |
60–150 |
|
DN100 |
114.3 |
M14 / M16 |
125 |
80–200 |
|
DN125 |
139.7 |
M16 / M18 |
150 |
100–200 |
|
DN150 |
165.0 |
M16 / M20 |
180 |
100–200 |
2) 공통 나사 직경 시리즈
M6, M8, M10, M12, M14, M16, M18, M20
설치 팁
- 파이프 직경에 맞는 U-볼트를 선택하세요. 틈 없이 파이프 벽에 꼭 맞게 끼워졌는지 확인합니다.
- 조일 때 한쪽 너트의 불균일한 조임으로 인한 변형을 방지하기 위해 양쪽 너트에 균일한 압력을 가하십시오.
- 실외 아연 도금 부품을 용접하거나 절단하지 마십시오. 보호 코팅이 손상된 경우 해당 부분을 다시 칠하십시오.
- 진동에 취약한 장비에는 스프링 와셔 설치 및 더블너트 사용을 권장합니다.
FAQ

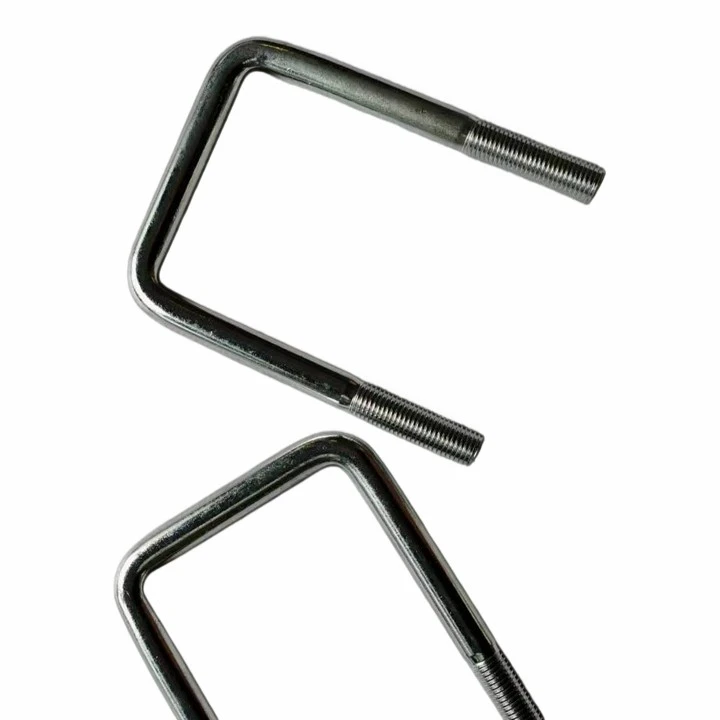

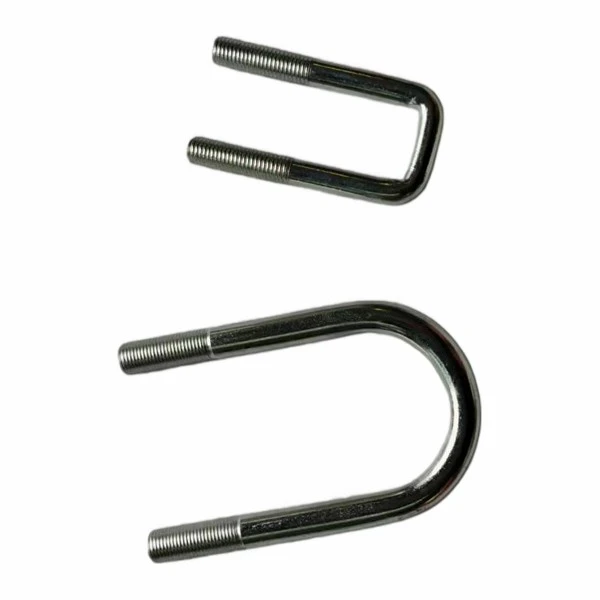

U-볼트로 사각 튜브를 고정할 수 있나요?
예. 원형 및 사각형 튜브 모두에 대한 맞춤형 굽힘 반경 및 개구부 치수를 지원합니다.
용융 아연도금과 스테인레스 스틸 중에서 어떻게 선택하나요?-
일반적인 실외 사용에는 용융 아연 도금을 선택하세요.- 해안 지역이나 산성 또는 알칼리 부식이 있는 환경에서는 304/316 스테인리스강을 우선적으로 사용하십시오.
제공된 도면을 바탕으로 제작이 가능한가요?
예. CAD 도면만 제공해 주시면 금형 제작을 진행해 드립니다.
